Система молниезащиты — это не просто громоотвод на крыше. Это комплексный инженерный проект, где каждая деталь играет критически важную роль. И самой важной, но часто недооцениваемой частью этой системы является заземляющий контур. Именно он обеспечивает безопасный отвод колоссальной энергии молнии в землю. Ошибки в его проектировании или монтаже сводят на нет эффективность всей системы, превращая ее в бесполезную конструкцию и создавая прямую угрозу для жизни людей и сохранности имущества.

Роль и специфика заземляющего контура в системе молниезащиты
Когда молния попадает в молниеприемник, ее энергия (сила тока может достигать 200 кА, а длительность импульса — десятки микросекунд) по токоотводам устремляется к земле. Задача заземляющего контура — максимально эффективно и безопасно «растворить» этот импульсный ток в грунте.

Главная особенность такого контура — работа с импульсными токами высокой амплитуды. В отличие от контура защитного заземления (для электроприборов), который работает с промышленной частотой 50 Гц, здесь вступают в силу законы высокочастотных процессов. Импеданс (сопротивление) контура зависит не только от его омического сопротивления, но и от индуктивности и емкости.

Высокочастотные составляющие импульса тока создают на проводниках значительные индуктивные падения напряжения. Это означает, что даже контур с низким сопротивлением постоянному току (например, 2 Ома) может иметь высокий импульсный импеданс, если он выполнен в виде длинной прямой линии. Поэтому правильная конфигурация контура так же важна, как и его сопротивление.

Нормативы и ключевые требования
Основным документом, регламентирующим устройство молниезащиты в России, является Инструкция по устройству молниезащиты РД 34.21.122-87 (ИЗМ), а также международный стандарт IEC 62305, который все чаще используется специалистами.

Ключевые требования к заземляющему контуру:

1. Сопротивление растеканию: Это основной параметр. Для обычных зданий и сооружений оно, как правило, не должно превышать 10 Ом. Однако для объектов с повышенной опасностью (например, с взрывоопасными зонами) требования жестче — до 4 Ом и даже ниже.
2. Конфигурация: Контур должен быть выполнен в виде замкнутого контура (кольца, треугольника, сетки) вокруг защищаемого здания. Это снижает индуктивность и обеспечивает равномерное растекание тока, минимизируя опасность шагового напряжения.
3. Материалы и размеры: Вертикальные электроды: Стальная оцинкованная или нержавеющая полоса, круглая сталь, стержни из меди или омедненной стали. Длина обычно от 2 до 3 метров, диаметр — не менее 16 мм (для стали) или 12 мм (для меди и омедненной стали по IEC). Горизонтальные проводники: Полоса сечением не менее 4х40 мм (оцинк./нерж. сталь) или 4х25 мм (медь), либо круглая сталь диаметром от 10 мм.
4. Глубина заложения: Как правило, верхняя часть контура располагается на глубине не менее 0,5 м для защиты от коррозии и механических повреждений, а также для снижения влияния сезонных факторов (промерзания, высыхания грунта).

Расчет глубины заземляющего стержня
Глубина погружения электродов — ключевой фактор, влияющий на сопротивление и стабильность контура. Она напрямую зависит от удельного сопротивления грунта (ρ), которое измеряется специальным прибором.

Почему важна глубина?
Верхние слои грунта подвержены сезонным изменениям: летом пересыхают (сопротивление растет), зимой промерзают (сопротивление растет катастрофически). Чтобы обеспечить стабильное низкое сопротивление круглый год, электроды должны достигать глубины, где грунт всегда сохраняет влажность и не замерзает (ниже глубины промерзания, обычно от 1,5-2 м и более).

Упрощенный расчет количества и глубины стержней:
Сопротивление одиночного вертикального стержня рассчитывается по формуле:
R = (ρ / (2πL)) * ln(4L/d), где:

• ρ — удельное сопротивление грунта (Ом*м);
• L — длина стержня (м);
• d — диаметр стержня (м).

Пример: Для грунта с ρ = 100 Ом*м и стержня длиной 2 м и диаметром 16 мм (0.016 м):
R = (100 / (2 * 3.14 * 2)) * ln(4*2/0.016) ≈ (100 / 12.56) * ln(500) ≈ 7.96 * 6.21 ≈ 49.5 Ом.

Это значение слишком велико. Чтобы добиться требуемых 10 Ом, нужно:

1. Увеличить глубину (взять стержень 3 м): R ≈ 33 Ом (все еще много).
2. Применить несколько стержней. Сопротивление группы из N стержней рассчитывается с учетом коэффициента использования (η), который всегда меньше 1 и зависит от расстояния между стержнями.

R_группы = R_одиночного / (N * η)

Для 3 стержней длиной 3 м, расположенных на расстоянии 3 м друг от друга (η ≈ 0.85):
R_группы ≈ 33 / (3 * 0.85) ≈ 12.9 Ом. Близко к норме. Можно использовать более длинные стержни или добавить четвертый.

Вывод: Без знания удельного сопротивления грунта и проведения расчетов любой монтаж — это гадание на кофейной гуще. Только точный расчет позволяет оптимизировать затраты (не вбивать лишние стержни) и гарантировать эффективность.

Отдельный контур или общедомовое заземление? Решающий аргумент
Это один из самых частых и критически важных вопросов.

Ответ: Молниезащита должна быть подключена к ЕДИНОЙ системе заземления здания, но эта система должна быть спроектирована и выполнена с учетом импульсных токов молнии.

Почему нельзя просто «кинуть провод» на существующий контур электрощита?

1. Опасность перенапряжений: При ударе молнии в заземляющем контуре возникает огромный импульсный потенциал. Если этот контур общий с электросетью дома, этот высокий потенциал мгновенно «зайдет» во все электроприборы, подключенные к сети, и выведет их из строя. Фактически, молния попадет прямо в розетку.
2. Эффект «проноса»: Разница в сопротивлении и индуктивности между разными точками заземления может создать колоссальную разность потенциалов внутри самого здания, что приведет к пробоям изоляции и искрению.
3. Требования ПУЭ (Правила Устройства Электроустановок): Пункт 1.7.82 ПУЭ 7-го издания прямо гласит, что заземлители молниезащиты должны быть объединены с заземлителями электроустановок здания. Однако это объединение должно быть выполнено правильно — через систему уравнивания потенциалов (СУП).

Правильный подход: Создается единый главный заземляющий зажим (ГЗЗ) или шина, к которой через СУП подключаются:

• Контур молниезащиты.
• Защитный заземляющий проводник (PE) от вводного щита.
• Заземляющие проводники от металлических коммуникаций (водопровод, газ, канализация).

Это позволяет всем элементам здания в момент грозового разряда повышать свой потенциал одновременно и одинаково, исключая появление опасных разностей напряжений между ними.

Замкнутый контур и опасность шагового напряжения

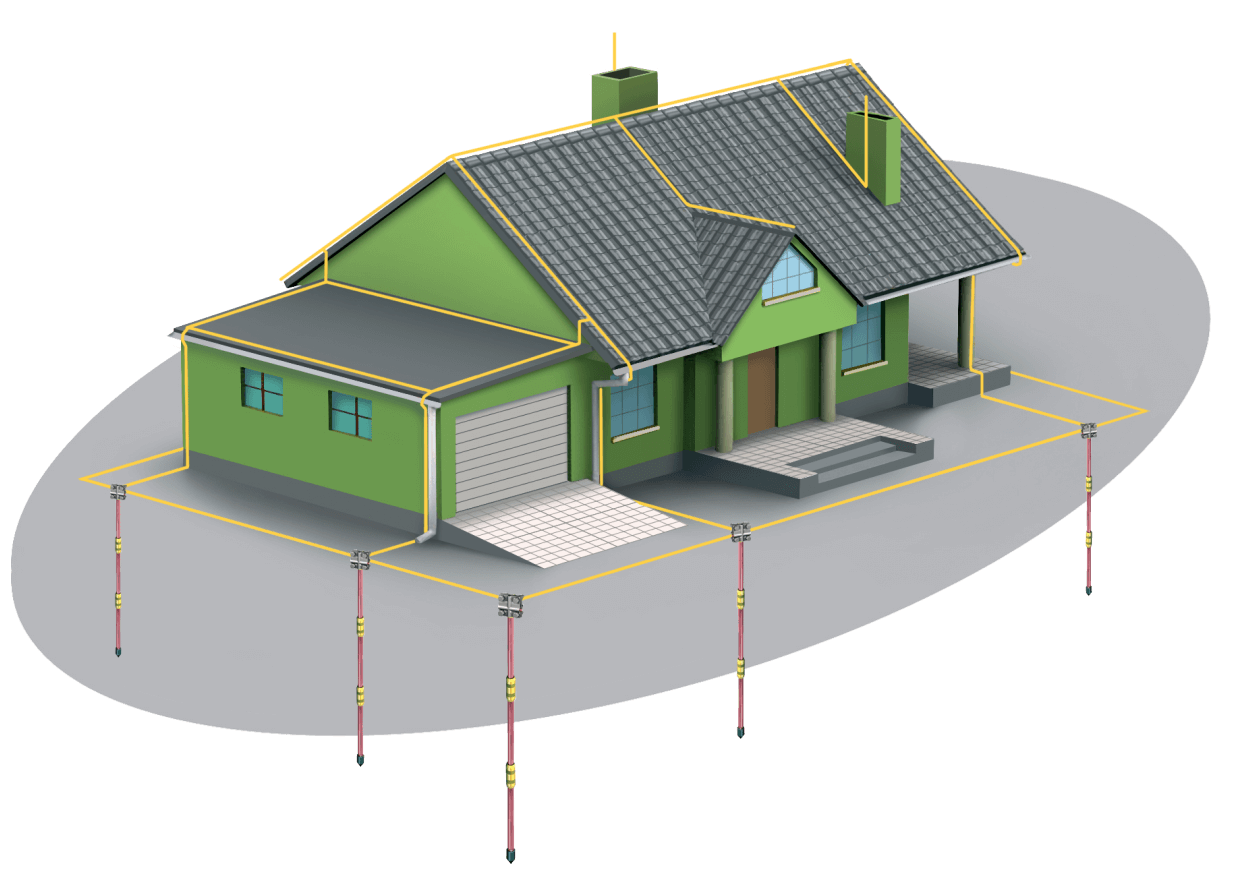

Замкнутый контур (контур типа "B" по IEC) — это горизонтальный проводник (полоса), уложенный в землю на глубине 0,5-1 м по периметру здания, образующий кольцо. К этому кольцу через равные промежутки присоединяются вертикальные электроды и все токоотводы от молниеприемников.

Преимущества замкнутого контура:

• Низкое импульсное сопротивление: Ток молнии растекается во все стороны одновременно, что минимизирует индуктивные потери.
• Уравнивание потенциала: Потенциал поверхности земли вокруг здания повышается более равномерно.
• Защита от шагового напряжения: Это ключевое преимущество.

Что такое шаговое напряжение?
При попадании молнии в одиночный заземлитель ток растекается в грунте неравномерно, создавая зоны с разным электрическим потенциалом. Если человек стоит на земле в зоне растекания тока, разность потенциалов между его ногами (шаг ≈ 0.8 м) может достигать смертельно опасных величин в несколько киловольт.

Как работает замкнутый контур:
Он создает под зданием и вокруг него своеобразную "зону безопасности", где потенциал изменяется максимально плавно. Разность потенциалов между двумя точками на расстоянии шага внутри этого контура оказывается значительно ниже опасного порога, так как ток растекается по большой площади, а не от одной точки.

Материалы: почему нельзя использовать «что попало»
Использование черного металла (арматуры, уголка, обычной полосы) для заземлителя — грубейшая и опаснейшая ошибка.

Скорость коррозии:

• Черный металл (сталь без покрытия): В агрессивной почвенной среде, особенно с высокой кислотностью или влажностью, скорость коррозии может достигать 0.5-1.5 мм в год. Заземлитель сечением 40х4 мм (толщина 4 мм) полностью проржавеет и потеряет сечение за 3-8 лет, превратившись в труху. Система молниезащиты перестанет работать, а вы об этом даже не узнаете.
• Оцинкованная сталь: Цинковое покрытие толщиной 40-60 мкм служит жертвенным анодом, защищая сталь. Скорость коррозии цинка — около 5-10 мкм/год в неагрессивных грунтах. Срок службы такого контура — 20-40 лет.
• Омедненная сталь (электролитическое меднение): Медное покрытие (толщиной от 70 мкм) практически инертно к почвенной коррозии. Срок службы — 50 лет и более.
• Нержавеющая сталь: Наиболее надежный, но и самый дорогой вариант. Не подвержена коррозии, срок службы сопоставим со сроком службы здания.

Электрические параметры:
Медь имеет более высокую электропроводность по сравнению со сталью, что также способствует лучшему растеканию импульсного тока.

Вывод: Экономия на материалах для заземлителя — это прямая угроза, отложенная на несколько лет. К моменту, когда проблема проявится, может быть уже поздно.

Почему расчет и монтаж нельзя доверять любителям?
Проект молниезащиты — это не «воткнуть штырь в землю». Это сложный инженерный расчет, учитывающий:

• Категорию молниезащиты объекта.
• Удельное сопротивление грунта на разных глубинах.
• Тип и конфигурацию заземлителя (от чего зависит индуктивность и импеданс).
• Сечение всех проводников с учетом импульсных токов и коррозии.
• Правильное объединение с существующими системами заземления через СУП.

Непрофессионал, не зная ρ и не умея считать, либо создаст неэффективную систему, либо сильно переплатит за ненужные материалы. Ошибки в монтаже (неправильная сварка, использование запрещенных материалов) приведут к быстрому выходу системы из строя.

Доверьте безопасность профессионалам компании «Техно-Сеть»
Установка молниезащиты — это инвестиция в безопасность вашего дома, бизнеса и жизни. Экономия на проекте или попытка сделать все своими силами может привести к катастрофическим последствиям.

Компания «Техно-Сеть» предлагает комплексный профессиональный подход:

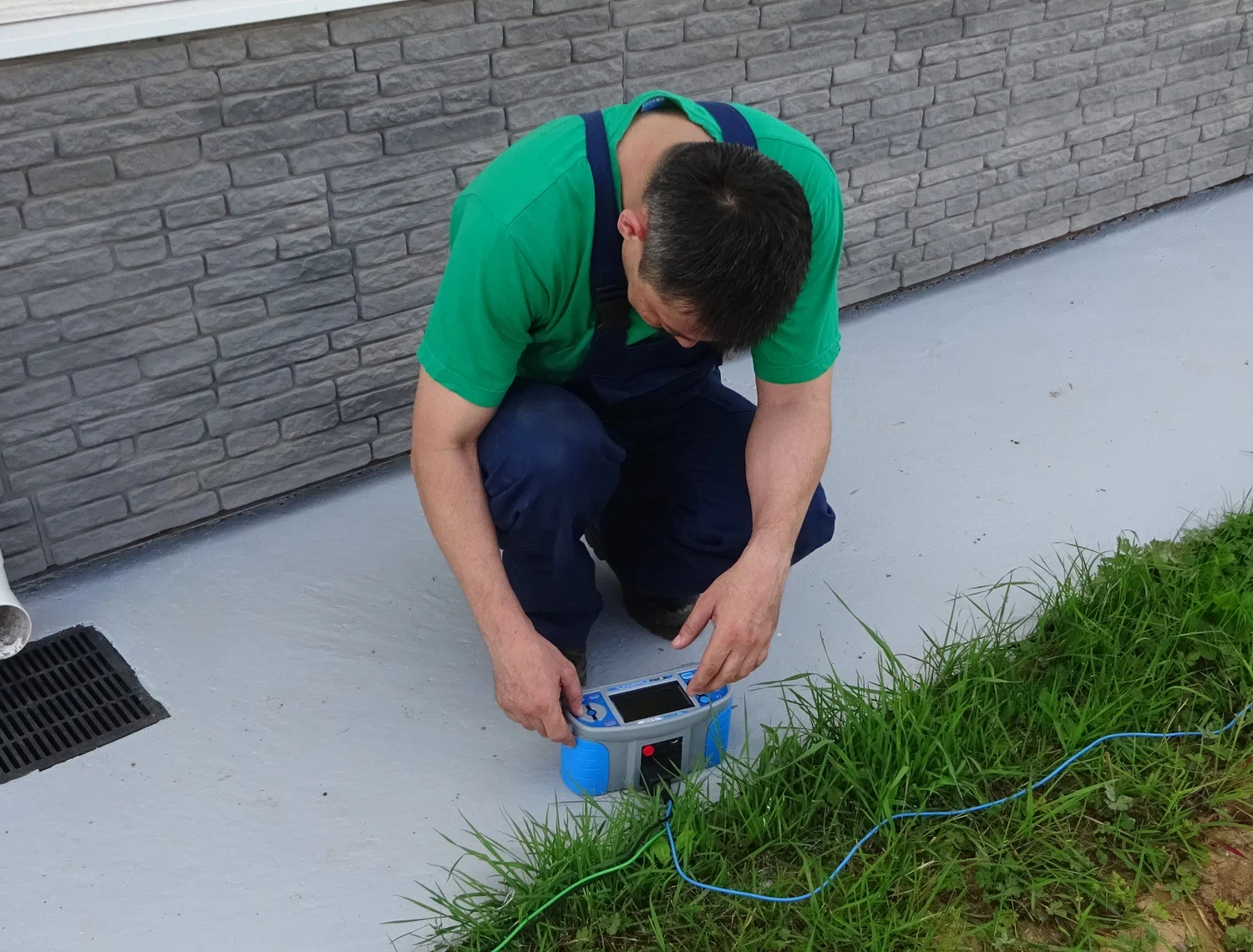

1. Точный расчет: Наши инженеры проведут измерения удельного сопротивления грунта на вашем участке и выполнят все необходимые расчеты глубины, количества электродов и конфигурации контура с учетом требований IEC, РД и ПУЭ.
2. Оптимальное решение и материалы: Мы подберем тип заземляющего контура, идеально подходящий под условия вашего объекта, и используем только сертифицированные коррозионностойкие материалы (оцинкованная/нержавеющая сталь, медь), обеспечивающие срок службы не менее 50 лет.
3. Качественный монтаж: Мы обеспечим правильное устройство замкнутого контура и надежное соединение всех элементов (сваркой, специальными зажимами), гарантирующее безопасное стекание тока молнии и защиту от шагового напряжения.
4. Гарантия и сервис: Мы предоставляем гарантию на все работы и материалы, а также предлагаем услуги периодической проверки и диагностики состояния контура.

Не рискуйте. Обеспечьте надежную защиту от стихии с первого раза.

Оставьте заявку на бесплатную консультацию и выезд нашего специалиста для измерения грунта и расчета сметы!

Свяжитесь с нами по телефону, указанному на сайте, или заполните форму обратной связи ниже. Мы рассчитаем для вас эффективное и экономичное решение.

Применение молниезащиты обезопасит Вас от пожара (вследствие прямого попадания молнии в здание), механических разрушений здания, гибели и травмированию живых существ, находящихся непосредственно в здании (сооружении) или вблизи него, а также выхода из строя электрического оборудования.

В наше время некоторые люди пренебрегают установкой молниезащитных систем для недвижимых объектов, а убытки в следствии попадания молнии в здание или другие технические сооружения не идут ни в какое сравнение со стоимостью комплекса системы молниезащиты, не говоря об опасности жизни людей. Даже небольшой частный дом насыщен электрическими бытовыми приборами и другой дорогостоящей электроникой, которая может выйти из строя при попадании молнии в здание. Совокупная стоимость всей электроники в домах или квартирах, телевизоры, холодильники, телефоны, компьютеры и т.д., кратно превышает стоимость даже самой современной и технологичной системы молниезащиты.

Для частных домов решение об оснащении системой молниезащиты принимает сам собственник и несёт всю ответственность за отсутствие таковой.
В области объектов промышленного и гражданского назначения наиболее часто используемыми при проектировании молниезащиты, монтаже и сертификации (категорировании) по электробезопасности являются следующие нормативные материалы:

• "Инструкции по молниезащите зданий и сооружений" (РД 34.21.122-87) от 30 июля 1987г.;
• «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» CO 153—34.21.122-2003 от 30 июня 2003 года.;
• ГОСТ Р МЭК 62305-1-2010. Менеджмент риска. Защита от молнии. Часть 1. Общие принципы;
• ГОСТ Р МЭК 62305-2-2010. Менеджмент риска. Защита от молнии. Часть 2. Оценка риска;
• МЭК 62305-3-2010. Защита от атмосферного электричества. Часть 3. Физические повреждения зданий, сооружений и опасность для жизни;
• МЭК 62305-4:2010 Защита от молнии. Часть 4. Электрические и электронные системы в зданиях (сооружениях);
• Правила устройства электроустановок (ПУЭ). 7-ое издание (утв. приказом Минэнерго РФ от 8 июля 2002 г. N 204).
• Федеральный закон от 27 декабря 2002г. № 184-ФЗ «О техническом регулировании» ст. 4
• Приказ Минэнерго России от 30.06.2003г. № 280 «ОБ УТВЕРЖДЕНИИ ИНСТРУКЦИИ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ»

Немаловажную роль в молниезащите играют устройства защиты от импульсных перенапряжений (УЗИП).
УЗИПы делятся на три типа:

• Тип 1 - способен пропустить через себя всю энергию удара молнии, при этом не разрушившись. Но, за устройством типа 1 сохраняется достаточно большой бросок напряжения (единицы киловольт). Обычно тип 1 устанавливается только в сельской местности с воздушными линиями. Рекомендации требуют типа 1 в зданиях с громоотводами, а также в зданиях, подключенных воздушными линиями, и в зданиях, отдельно стоящих или находящихся рядом с высокими объектами (деревьями). По этим же рекомендациям городская квартирная и офисная проводка не требует типа 1 (предполагая, что тип 1 уже есть на КТП).

• Тип 2 - не способен самостоятельно, без предшествующего типа 1, выдержать без разрушения удар молнии. Однако же его живучесть гарантируется в случае совместного применения с типом 1. Бросок напряжения за типом 2 обычно около 1.4 - 1.7 кВ.

• Тип 3 - для своей живучести требует применения типов 1 и 2 перед собой, и устанавливается непосредственно рядом с потребителем. Им может являться, например, сетевой фильтр или же варисторная защита в блоках питания некоторых бытовых устройств (автоматика отопительных котлов). УЗИП не защищает от длительных перенапряжений, например, от повышения до 380В при «отгорании нуля». Более того, длительные перенапряжения могут привести к выходу УЗИП из строя. В случае сквозного прогорания УЗИП от фазы до защитного заземления возможно выделение на нём огромного количества тепла и пожар в щитке. Для защиты от этого УЗИП обязательно должен устанавливаться с защитой - плавкими вставками или же автоматическими выключателями.

В случае, когда вводной «автомат» имеет номинал <= 25A, возможно подключение УЗИП за ним, в этом случае вводной автомат также выполняет функции защиты УЗИП.

Схемы молниезащиты выполняются либо с приоритетом безопасности, либо с приоритетом бесперебойности. В первом случае недопустимо разрушение УЗИП и иных устройств, а также ситуация, когда временно отключается молниезащита, но допустимо срабатывание автоматики с полным отключением потребителей. Во втором случае допустимо временное отключение молниезащиты, но недопустим перебой в снабжении потребителей.

При одновременной установке типа 1 и типа 2 расстояние между ними по кабелю должно быть не менее 10 м, расстояние от типа 2 до типа 3 и потребителей — также не менее 10 м. Это создает индуктивность, нужную для того, чтобы автомат более высокой ступени срабатывал раньше. Возможно также и использование УЗИП типов 1+2, совмещающих в одном корпусе оба устройства (защищается от прогорания так же, как тип 1).

Устройства УЗИП имеют разные исполнение для различных систем TN-C, TN-S и ТТ. Необходимо выбирать устройство под свою систему заземления.
